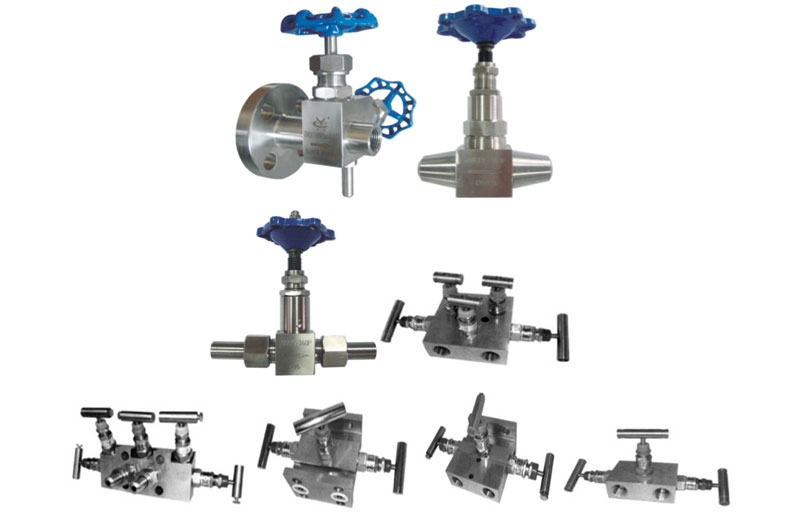

1. 主要結構及特點

1.1 閥芯、閥座采用硬軟雙質密封副，滿足氣、液介質在公稱壓力工作條件下“零泄漏”。

1.2氣密封試驗壓力在GB/T13927規定的0.6MPa的基礎上提高到42.0MPa。PN70MPa針型截止閥試壓檢驗標準按SY/T 5127《井口裝置和采油樹規范》執行。

1.3本閥通過外加取樣排放裝置，保證管路中壓力表的正確安裝使用，達到放空、取樣的目的。具有一閥兩用的功能。

1.4 靜壓壽命次數在同類國優產品6000次的基礎上達到并超過12000次。

保證填料密封不外漏，填料函密封結構采用聚四氟乙烯（PTFE）＋O型氟橡膠圈交疊配置，以保證在壓緊密封螺母松動情況下仍能保證密封性能要求。

1.5閥體及主要零部件材料通過鍛造、熱處理加工制成。PN≤42.0MPa的閥體和閥接頭一般采用分體式結構，閥體與閥接頭采用螺紋連接，按壓力等級分別用O形 圈、四氟墊或紫銅墊密封，保證連接可靠。用戶特殊要求或高于42.0MPa的采用整體式結構。

1.6閥瓣與閥座配對密封，合理確定閥芯閥座硬度差范圍，保證密封性能。根據零件大小、材料差異，合理控制熱處理溫度，采用最佳硬度差配合范圍，并總結制定了一套關鍵零件熱處理工藝和特殊硬度差配對副熱處理工藝。

2. 技術參數與連接形式

2.1壓力等級：1.6～70.0MPa(150Class～2500Class，10000PSI)

2.2公稱通徑：DN3～DN25，1/8″～ 1″。

2.3使用溫度：常溫-20～220℃，高溫≤450℃，低溫-196～220℃。

2.4使用介質：水、油品、天然氣等各類腐蝕性介質。

2.5閥芯密封形式：硬軟雙質密封（高密封）、錐型密封（針形閥）。

2.6連接形式：內螺紋連接、外螺紋連接、內外螺紋連接、卡套連接、兩端法蘭連接、一端法蘭一端螺紋連接、焊接活接頭連接、對焊連接、承插焊連接。

2.7 主要材質：ASTM A105、ASTM A350 LF2、ASTM A182 304、316、316L、 12CrMoV、Inconel825、Hastelloy C等。

2.8檢驗與測試標準：GB/T 13927、ISO5208、API598。
